液动下开式堰门结构设计

随着城市化进程加速，传统堰门在响应速度、密封性能及安装精度上的局限性日益凸显。液动下开式堰门通过液压技术与下开式结构的创新融合，实现了流量控制的毫米级精度。其核心价值在于解决雨污合流导致的初期雨水污染问题，提升城市排水系统的韧性。本报告聚焦其结构设计，分析关键技术参数与工程适应性。

一、结构设计原理与核心组件

（一）整体结构设计

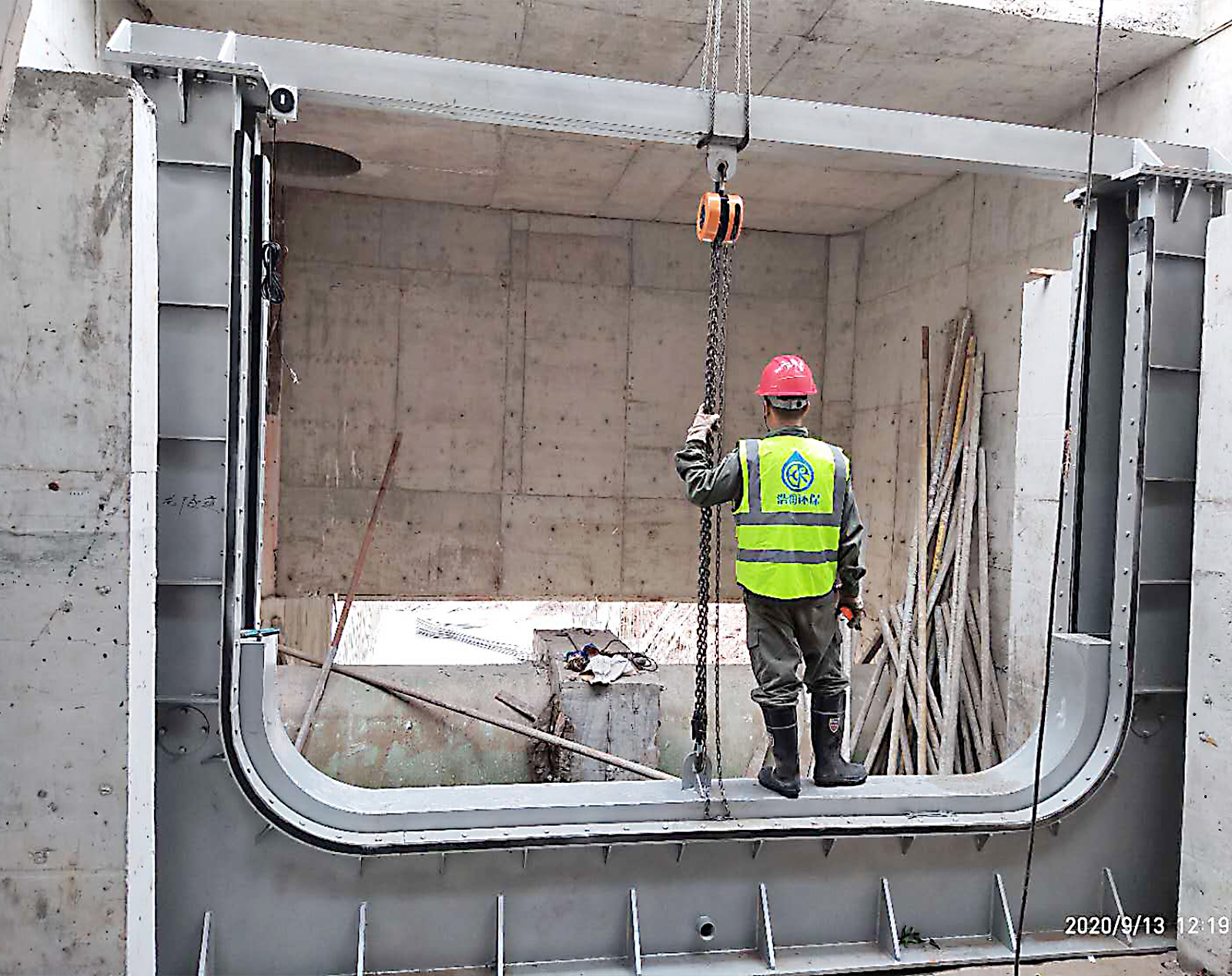

液动下开式堰门采用“液压驱动+下开式启闭”的复合结构，由堰门本体、液压系统、密封装置及控制系统组成。堰门本体包括门框、门板及导向槽，门框采用不锈钢整体焊接，门板为扇形结构，通过液压油缸驱动实现0-90°的旋转启闭。导向槽设计为“V”形截面，确保门板在升降过程中保持稳定，减少偏载风险。

（二）核心组件设计

门框与门板

门框采用SUS304不锈钢整体锻造，背水面设置“#”字形加强筋，抗变形能力提升40%。

门板为扇形结构，表面衬贴EPDM橡胶密封条，耐腐蚀性强，适用于含悬浮物的水质环境。

液压驱动系统

液压油缸采用外置式设计，通过连杆机构驱动门板旋转，输出力达50kN，响应时间≤0.8秒。

油缸配备位移传感器，实现开度精确控制，误差±2mm。

密封装置

采用双向密封结构，水流方向为8mm变形量硅胶密封条，两侧为2mm可调式密封，耐压能力达3米水头。

密封条更换周期延长至5年，维护成本降低60%。

导向槽与缓冲机构

导向槽设计为“V”形截面，减少门板偏载，提升运行稳定性。

缓冲机构采用液压阻尼器，实现门板缓闭，减少冲击与噪音。

二、关键技术参数与优化

（一）尺寸与重量设计

门框高度与门板宽度根据流量需求确定，常规规格为1-5米，特殊工况可定制8米超宽型号。

门板重量通过材料优化控制在合理范围，确保液压系统驱动力匹配。

（二）密封性能优化

采用“P型密封+刀边密封”复合结构，在高压差工况下实现零泄漏。

密封条材料选用EPDM橡胶，耐酸碱及大部分腐蚀性化学品，适应污水、海水等环境。

（三）液压系统设计

液压油缸采用浸没式设计，减少外部腐蚀风险，关键部位配置镍基合金防腐涂层。

油路系统集成压力传感器，实时监测液压状态，支持故障预警。

三、工程应用与案例分析

（一）市政排水系统

在某沿海城市防洪工程中，12台宽度为3米的液动下开式堰门组成智能控制系统，可根据降雨预报提前降低内河水位，有效缓解城市内涝问题。

（二）工业废水处理

某化工园区通过安装该设备，有效拦截含固体颗粒的工业废水，防止管道堵塞，同时减少人工清理成本。密封性能在pH2-12环境下保持稳定，泄漏量小于0.5L/min·m。

‍四、结论与展望

液动下开式堰门通过液压驱动与下开式结构的融合，解决了传统堰门响应滞后、密封失效等痛点。其结构设计兼具高效性、耐用性与智能化，建议在以下领域优先推广：

海绵城市建设：作为雨污分流节点，提升初期雨水截污效率。

工业废水处理：拦截含固体颗粒的废水，防止管道堵塞。
