湖北黄冈浠水安装液动下开式堰门 ，液压回转格栅
一、设备概况（浠水项目适配）
1. 液动下开式堰门
功能：截流、防倒灌、流量 / 水位调节，适配箱涵 / 渠道 / 截流井。
结构：不锈钢堰框 + 堰板、液压油缸、泵站、PLC 控制、液位计。
特点：下开不占上部空间、双向密封、可任意位置停留、远程可控。
2. 液压回转格栅
功能：拦截 / 粉碎漂浮物（树枝、垃圾），保护后续设备。
结构：不锈钢栅体、耙齿链、液压马达、减速机、控制柜。
特点：液压驱动扭矩大、连续清污、适配大流量 / 高含污场景。
液压回转格栅
二、安装前准备（浠水现场重点）
土建与基础
混凝土强度≥设计 75%，预留尺寸与设备匹配。
渠底 / 基础平整，预埋钢板位置准确，清理杂物、毛刺。
设备开箱检查
核对合格证、说明书、材质报告；外观无变形、防腐完好。
液压件无渗漏、电机绝缘≥20MΩ、传感器校准正常。
安全与机具
持证（电工 / 焊工 / 起重工）、安全帽 / 安全带、通风 / 气体检测。
吊车（吨位适配）、焊机、扭矩扳手、水平仪、全站仪。
三、安装流程（分步实操）
（一）液动下开式堰门安装
基准放线：按渠道中心线放纵横线，偏差≤2mm；门框垂直度≤2mm/m。
门框吊装固定
两点吊装就位，与预埋钢板贴合≥80%，垫铁找平、点焊固定。
二次浇筑混凝土，养护达标后紧固地脚螺栓。
堰板与导向安装：堰板入框，调整间隙均匀；导向槽垂直，密封胶条压紧无间隙。
液压系统安装
油缸固定于堰门，油管接泵站（快速接头防漏）。
泵站置干燥通风处，油路循环冲洗至 NAS 6 级，油温 40±5℃。
电气与控制：控制柜接线，接入超声波液位计（4–20mA），调试水位联动 / 定时 / 远程模式。
（二）液压回转格栅安装
支架定位：按图纸装支架，水平度≤1mm/m，与预埋板焊接牢固。

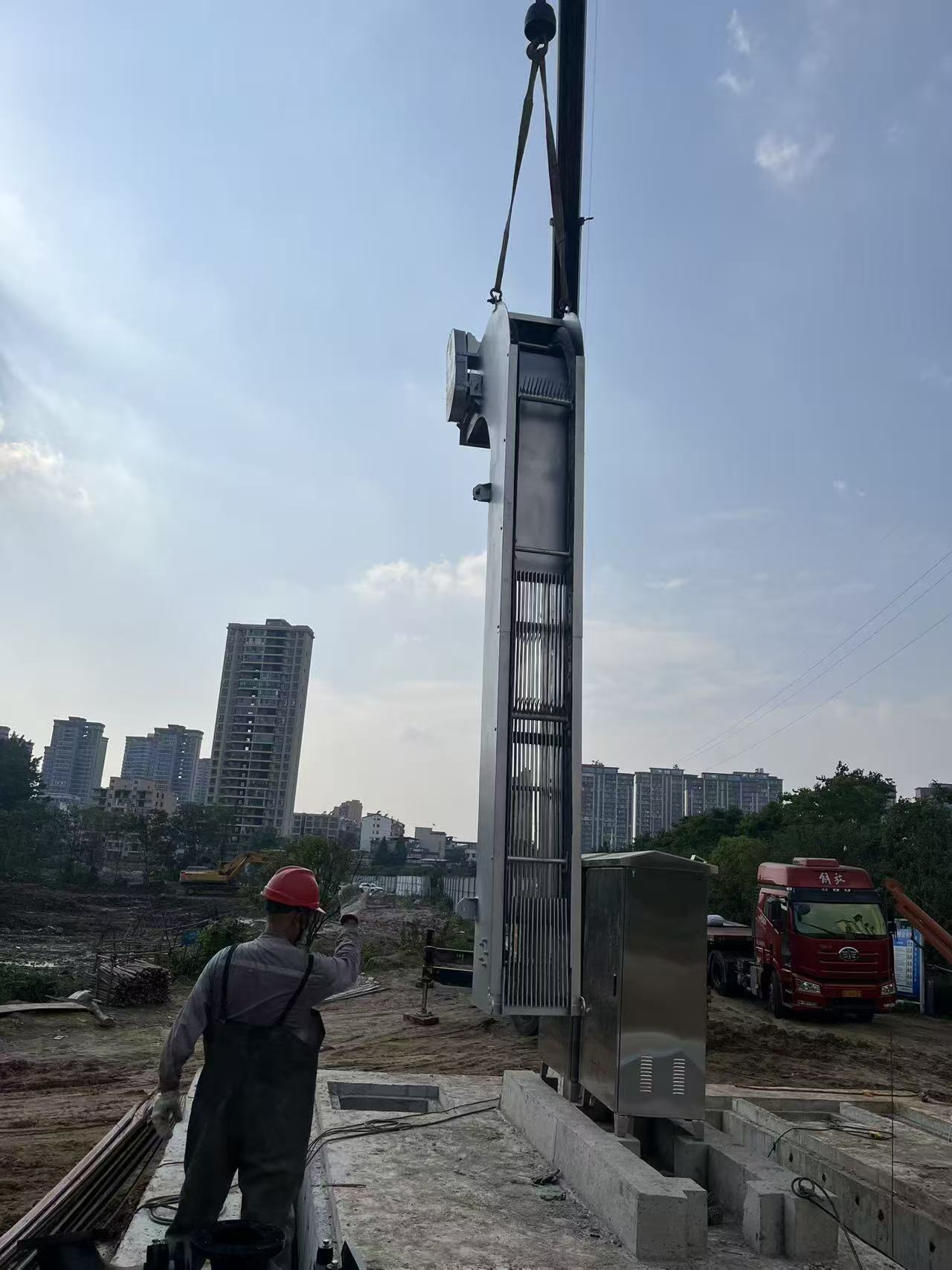

栅体吊装：平稳就位，调整垂直度≤3mm/m，固定螺栓。
液压驱动安装：液压马达 / 减速机与栅轴同轴，管路连接无泄漏，压力调试至设计值。
耙齿与链条：安装耙齿链，张紧适度、转动灵活；无卡阻、异响。
电气调试：电机转向正确，过载保护灵敏，联动堰门启停逻辑正常。
四、调试与验收（关键节点）
堰门调试
空载：启闭全程顺畅，无卡阻、异响，行程限位可靠。
负载：1.1 倍设计水位保压 30min，无渗漏；启闭速度 0.15–0.3m/s。
智能：水位联动响应≤2s，远程指令延迟＜100ms。
格栅调试
空载连续运行 2h，温升正常、无异常噪音。
负载：投放杂物，拦截 / 粉碎正常，无缠绕、卡滞。
联合验收：联动运行稳定，参数达标，资料齐全（合格证、调试记录、竣工图）。
五、浠水项目现场要点
环境适配：湖北多雨，做好设备防雨、泵站防潮、电气防水。
防腐强化：不锈钢焊缝抛光，补防腐层；水下部件定期检查。
运维便利：预留检修空间，液压站 / 控制柜设标识，便于后期维护。
六、常见问题与处理
堰门漏水：密封胶条老化 / 错位→更换胶条、重新压紧。
格栅卡阻：杂物缠绕→停机清理，优化耙齿间隙。
液压渗漏：接头松动 / 密封损坏→紧固接头、更换密封件。
控制失灵：传感器故障 / 接线错误→校准传感器、检查线路。
